Инструкция монтажа панелей Dipline

Официальный сайт Dipline.

  1. Подготовка панелей Dipline к монтажу
  2. Фиксация панели
  3. Кабельное подключение и выбор понижающего трансформатора
  4. Драпировка панели Dipline тканью
  5. Установка светильников

Монтаж панелей Dipline на металлическую конструкцию для гипсокартона.

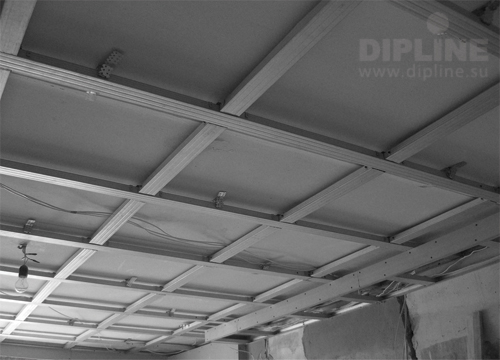

Монтаж панелей Dipline на металлическую конструкцию Соберите металлическую конструкцию для гипсокартона на необходимой высоте. Направляющие рейки должны распределяться с учетом размера и расположения панелей.

Подготовка панелей Dipline к монтажу.

Существует два вида панелей:

Панели «ЕСО» (2500мм х 1000мм) — с обработкой картоном или двухсторонним скотчем, отпускается листами. Предназначены исключительно для ламп светлячков и светодиодов, имеют ограничение 12,5 А.

Панели «Basic» (2500мм х 1200) — с обработкой тканью или без обработки, отпускается листами или метражом. Предназначены для любых светильников DIPLINE и имеют ограничения 25 А.

Резка панели: Панель можно обтачивать и резать любым строительным инструментом (резак, строительный нож, пила, лобзик и т.п.).

Шаг 2.1. Подготовка рабочего пространства.

Прежде чем крепить панель к металлическому каркасу, его нужно подготовить. Перед креплением панелей обклеиваем поверхность каркаса малярной лентой или любым другим изолирующим материалом, чтобы избежать возможного короткого замыкания или утечки тока.

Шаг 2.2. Готовим панель к работе.

Перед установкой убедитесь, что панель не подверглась механическим повреждениям, она сухая и не имеет на концах заусенцев.

Шаг 2.3. Делаем отверстия под крепеж.

Делаем  отверстия под крепежРасстояние между отверстиями крепления должно быть не менее 30-40 см.

Если смотреть на панель в разрезе, то мы видим два электропроводящих слоя. Слои, используемые в панели «Basic» — это сплав алюминия и эластомера. Алюминий с помощью своей высокой эластичности превосходной прочности, обеспечивает оптимальный контакт со стержнем и гарантирует высокую проводимость.

Внимание! Будте осторожны при сверлении отверстий.

При выполнении отверстий в токопроводящих слоях панели могут образоваться рваные края, которые, соприкасаясь друг с другом, приведут к короткому замыканию, при выполнении данных работ будьте осторожны и просматривайте каждое просверленное отверстие.

Шаг 2.3. Вставляем дюбель или втулку — «грибок» или «пистон».

С помощью дюбеля:

Вставляем дюбель или  втулкуПеред крепежом у дюбеля отрезается нижняя часть, его размер не должен превышать 17мм. Дюбель в данном случае используется, как диэлектрик, который не дает соприкоснуться шурупу с токоведущими слоями панели. При выборе крепежа под дюбель лучше всего использовать шурупы с крестообразным шлицом, полусферической шляпкой, с утолщением по краю и двумя нитями резьбы одинаковой высоты. Такого вида шурупы легко скрываются под слоями шпаклевки и по технике безопасности при взаимосвязи с панелью проходят лучше всего.

С помощью втулки:

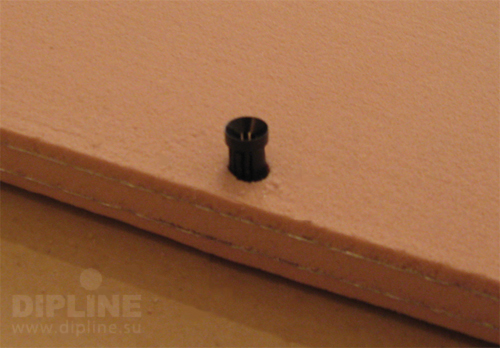

В проделанные отверстия панели вставляем втулки — «грибки», после чего можно вкручивать саморезы. Втулка в данном случае используется по такому же принципу, как дюбель, она также является хорошим диэлектриком, который не дает соприкоснуться саморезу или шурупу с токоведущими слоями панели.

Фиксация панели.

Шаг 3.1. При монтаже панелей DIPLINE способом привинчивания, используйте крепежные элементы, которые могут поставляться в комплекте.

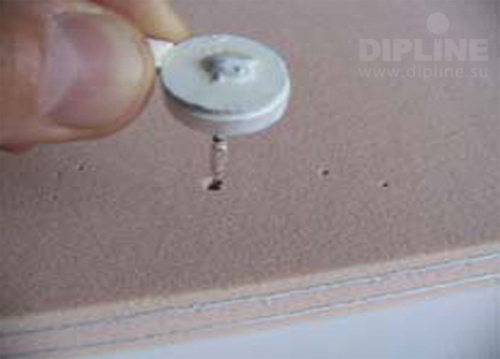

  • если панель декорирована материалом, сделайте С-образный или крестообразный надрез на ткани над точками сверления по размеру упорной шайбы для последующей маскировки самореза;
  • в образованные отверстия установите изоляторы;
  • расположите упорные шайбы перед изоляторами (используем пластиковые шайбы);
  • ввинчиваем саморезы, (желательно использовать саморезы с широкой плоской головкой в виде шайбы);
  • замаскируйте саморез надрезанным материалом, используя клей для ткани.

Совет! Во время монтажных работ проверяем каждую панель с помощью омметра, не возникло ли электрического контакта между токопроводящими слоями панели или металлической конструкции (в случае неполадок переустановите поврежденную панель).

Шаг 3.2. При приклеивании панели DIPLINE используйте двустороннюю липкую ленту или клей. При приклеивании клейкой лентой используйте ее по всему заднему периметру панели.

Шаг 3.3. При приклеивании панели DIPLINE к бетону или гипсокартону используйте клей (жидкие гвозди) по полиуретану. Например, «Premium Construction Adhesive» производства компании «serviStar» или жидкие гвозди «heavy duty № 901».

Шаг 3.4. Для организации подвесных потолков с использованием панелей DIPLINE можно использовать стандартную арматуру типа АРМСТРОНГ (способ монтажа см. в инструкции производителя).

Кабельное подключение и выбор понижающего трансформатора.

Шаг 4.1. Выбор коннектора (2 решения):

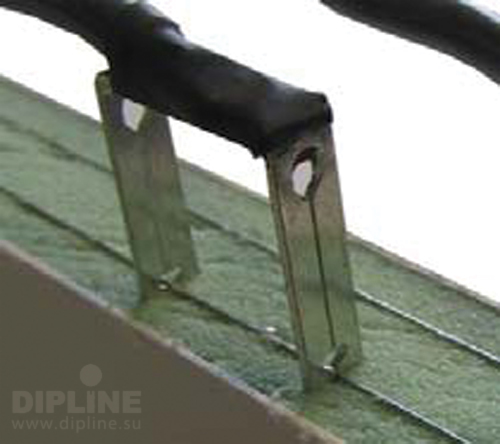

Торцевой  коннектор КлипсаТорцевой коннектор «КЛИПСА»: крепится к панели с торца (торцевые коннекторы от 0 до 25 А).

Торцевой  коннектор ИглаФронтальный коннектор «ИГЛА»: прокалывается в одну из сторон панели (фронтальные коннекторы от 0 до 9,75 А). В данном случае этот способ лучше использовать для демонстрационных целей (выставки, презентации и т.п.). Тип коннектора выбирается исходя из мощности трансформатора, места соединения (торец или поверхность), эстетики и необходимости двустороннего использования.

Внимание! Перед подключением электричества, убедитесь в том, что края панели DIPLINE не соприкасаются с панелями других групп подключения или металлическими частями арматуры.

При отсутствии изоляционного материала, края панели должны быть изолированы липкой лентой или изолентой. Во время установки коннектора, трансформатор должен быть обесточен.

Шаг 4.2. При подключении панелей к трансформатору учитываем тот факт, что к нему должен быть свободный доступ, в случае если этого осуществить не возможно, то просверливаем в углах потолка отверстия для их установки.

Цилиндрической фрезой просверлите в углах потолка отверстия для установки понижающих трансформаторов. Закрепляем торцевые коннекторы с трансформаторами в просверленных выемках.

Внимание! Нельзя создавать последовательную группу из панелей «ЕСО». Для панелей «Basic» можно подключить к одному трансформатору не более 5 панелей с помощью торцевого коннектора и переходников (см. рисунок ниже). При больших помещениях группы панелей подключаются к разным трансформаторам, между разными группами не должно быть контакта. Нельзя создавать последовательную группу с помощью фронтальных коннекторов.

Шаг 4.3. Выбор трансформатора:

  • решите, какое количество светильников Вы собираетесь разместить на одной панели или группе;
  • узнайте номинальную мощность каждого светильника, вычислите суммарную
  • мощность (просчитайте допустимые пределы).

Внимание! При выборе трансформатора ОБЯЗАТЕЛЬНО убедитесь, что он оснащен чувствительным предохранителем. Следует учесть, что электронные трансформаторы запускаются при наличии определенной нагрузки. К примеру, 300 Ваттные включаются от 100 Ватт подающейся нагрузки. Ряд трансформаторов более низкой мощности, включается от 35 Ватт.

Шаг 4.4. Соединение коннектор-трансформатор:

В случае необходимости Вы можете продлить кабель (при условии легкого доступа к соединению) или самостоятельно соединить клипсы кабелем, нужной длинны, цвета и диаметра.

При использовании понижающих трансформаторов, максимальная длинна кабеля, не должна превышать 2 м. Если Вы используете другой трансформатор, смотрите информацию в инструкции производителя.

Внимание! Подключение кабеля и установка электропроводки должны осуществляться в соответствии со строительными нормами.

Подключите трансформаторы к сети с помощью пробного светильника, проверьте напряжение в каждой панели.

Шаг 4.5. Включить трансформатор в сеть 220 В.

Драпировка панели Dipline тканью.

С помощью аэрозольного клея:

  • Очистить панель от пыли.
  • В качестве аэрозольного клея рекомендуем использовать клей 3М77 для ткани.
  • Распылить клей на поверхности панели и приложите ткань.
  • Разгладить валиком.

С помощью аэрозольного клея:

  • Очистите панель от пыли.
  • В качестве аэрозольного клея рекомендуем использовать клей 3М77 для ткани.
  • Распылите клей на поверхности панели и приложите ткань.
  • Осторожно разгладите валиком.

Установка светильников.

Шаг 6.1. Установить лампу в патроне светильника и надежно привинтите.

Причем для увеличения продолжительности срока работы ламп, через один или два часа после их первого использования, отключите электричество, дайте время «остыть» светильнику и снова подкрутите каждый винт патрона отверткой или специальным прилагаемым ключом (эта операция улучшит контакт и тем самым уменьшит нагрев).

Шаг 6.2. Погружение светильников в панель DIPLINE должно производиться с особой аккуратностью.

Внимание! Необходимо всегда располагать светильник перпендикулярно панели и погружать прямо, мягко и двумя руками, держась за основание светильника.

6.3. Погружение «светлячков» в панель DIPLINE должно производиться с наибольшей аккуратностью.

Погружение светлячковПогружение «светлячков» всегда осуществляется в подключенную панель DIPLINE. Необходимо всегда располагать «светлячок» перпендикулярно к панели и погружать прямо, мягко придерживая двумя пальцами иглы лампы, чтобы до погружения в панель сохранить их параллельное положение относительно друг друга. При неаккуратном монтаже «светлячка» в панель нарушается изоляционный слой на длинной ножке светильника и происходит короткое замыкание между токопроводящими слоями панели. В этом случае должна сработать защита от короткого замыкания на трансформаторе, панель будет полностью отключена до устранения неисправности (демонтажа «светлячка» из панели).

Внимание! Никогда не используйте для крепления панели металлические болты и гвозди — это может привести к короткому замыканию!
